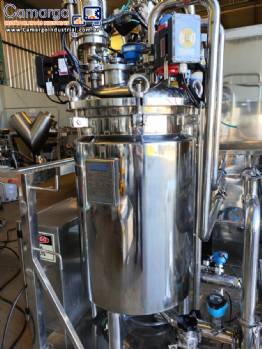

Tanque reator sistema de misturador em aço inox 316 L montado em skid com bomba centrífuga, bomba de dosagem e atuadores de fluxo e entrada de produto, recirculação e saída.

Marca / Fabricante: Kroma Equipamentos Especiais.

Ano de fabricação: 2017

Capacidade útil aproximada: 100 L.

Capacidade total aproximada: 140 L.

Componentes e funcionamento:

O equipamento possui um total de 8 entradas no tampo superior, entre entrada direta de produto por funil, entrada de sensor e entradas com atuadores.

Esse sistema é desenvolvido para entrada de múltiplo produtos base de solução de forma automatizada por abertura e fechamento de atuadores, com sistema de adição de produto manual e por bomba de precisão.

O sistema possui 2 bombas centrifugas para circulação / mistura de produto / retirada de produto, ligada por inversores de frequência para alteração de vazão / pressão.

Marca / Fabricante: Bombinox.

Modelo: BL 30.

Número de série: 22792.

Vazão aproximada (Q): 12 m³/h.

Altura manométrica (H): 30 mca (metros de coluna d'água).

Potência do motor: 5 CV.

Rotação: 3.500 RPM.

Material de contato: aço inox 316 L.

Especificações Técnicas:

Tampo superior ASME 10% (flangeado) e tampo inferior torisférico ASME 10%, isolamento térmico em lã de rocha, revestimento em chapa de aço inox Aisi 304 no costado e fundo, 4 pés tubulares com sapatas desolo, boca de carga e tomadas e acessórios.

Características técnicas:

Norma de projeto para o corpo: ASME Sec. VIII Div. 1 Ed. 2010 Add 2011/
ASME BPE 2014.

Peso líquido: 500 kg.

Peso total: 600kg.

Viscosidade: (adotada) 1,0 cP.

Densidade (adotada): 1.000 kg/m³.

Acabamento externo: Polido mecânico espelhado.

Acabamento interno: Polido mecânico sanitário + Eletro polimento, rugosidade ≤ Ra 0,40 μm.

Condições de operação e projeto do corpo:

Temperatura de operação: Até 80°C.

Temperatura de projeto: 100°C.

Temperatura de teste hidrostático: ambiente.

Pressão de operação: 1,0 Kgf/cm².

Pressão de projeto: 6,0 Kgf/cm².

Pressão de teste hidrostático: 7,8 Kgf/cm².

Principais componentes eletrônico, chaves e atuadores do sistema:

- Chave de nível sanitária térmica marca fabricante Sitron modelo VTKDC-6 Tri-Clamp 300 mm:

Cada bomba centrifuga possui sensor/chave de nível/fluxo sanitária por dispersão térmica da marca fabricante Sitron, modelo VTKDC, para evitar trabalho a seco.

- Válvula pneumática:

Fabricante: SED Flow Control (Made in Germany).

Modelo: 402.50.77.545.44.4H.

Tipo: Válvula Diafragma Sanitária Asséptica.

Acionamento Principal: Pneumático (Simples Ação / Retorno por Mola).

Comando e Retorno: Eletropneumático (Solenoide de pilotagem + Sensor indutivo superior de posição).

Material da Membrana (Processo): PTFE (Teflon).

Material do Atuador: Polímero técnico de alta resistência.

Pressão de Processo (Ps): Até 8 bar.

Pressão de Ar (Pst): 4,5 a 7 bar.

Destaques de Operação e Aplicação:

Funcionamento: A força mecânica vem do ar comprimido (pneumática), enquanto o disparo e a confirmação de posição são elétricos (CLP/painel).

Padrão Sanitário: Construção asséptica sem zonas mortas (dead legs), resistente a lavagens químicas agressivas e esterilização CIP/SIP.

Aplicações: Bloqueio, dosagem e corte de fluxo em indústrias Farmacêutica, de Biotecnologia, Alimentícia, de Bebidas e Química Fina.

- Bomba dosadora de diafragma com motor elétrico e controle digital marca fabricante ProMinent modelo linha Sigma 1 modelo.

Bomba dosadora motorizada de alta precisão da fabricante ProMinent, linha Sigma/ 1 (modelo S1CB).
Equipamento de deslocamento positivo acionado por motor elétrico com microprocessador integrado (versão Control), projetado para dosagem contínua e rigorosamente controlada de fluidos de processo.

Conta com vazão de até 117 l/h sob pressão de 4 bar, cabeçote em aço inoxidável com vedações em PTFE, alimentação elétrica universal (100–240 V) e grau de proteção IP65.

É a solução ideal para processos críticos nas indústrias química, alimentícia, farmacêutica e de tratamento de água que exigem alta repetibilidade e integração com sistemas de automação (CLP).


Código do Modelo: S1CBH04120SSTS140UA010S0PT (S1CB)

Número de Série (NS): 2017115024.

Capacidade / Vazão de Dosagem: 117 l/h (30,9 gph).

Pressão Máxima de Operação: 4 bar (58 psi).

Tensão de Alimentação: 100 a 240 Vac (Bivolt Automático).

Frequência: 50 / 60 Hz.

Potência Consumida: 110 W.

Corrente Nominal: 0,6 a 1,5 A.

Grau de Proteção: IP65 (proteção total contra poeira e jatos de água).

Material do Cabeçote de Dosagem: Aço Inoxidável (SS).

Material das Vedações / Diafragma: PTFE (Teflon).

Ano de Fabricação: 2017.

- Conjunto de válvulas pneumática marca fabricante Microkits.

Linha / Série: Linha MK

Tipo de Equipamento: Kit integrado de automação eletropneumática.

Pressão Máxima do Atuador: 10 bar.

Temperatura de Trabalho: -20 °C a +80 °C.

Tensão da Solenoide: 24 Vdc (4,8 W) | IP65.

Monitor de Posição: Caixa com disco giratório (FECHADO / ABERTO)

Tag Identificado: Z500-VB08 / VB 08.

Válvula Diafragma Sanitária saída fundo do tanque:

Mecanismo de Vedação: diafragma interno asséptico.

Quantidade: 01 unidade.


- Válvula de Segurança e Alívio Sanitária (PSV) Tri-Clamp em Aço Inox – Tag 3445-PSV-001

Válvula de segurança e alívio de pressão sanitária (PSV) construída integralmente em aço inoxidável polido com conexões de engate rápido tipo Tri-Clamp. Projetada para a proteção mecânica automática de vasos de pressão, reatores e tanques de processo contra sobrepressão acidental.

Conta com torre vertical selada em inox abrigando a mola interna de calibração, tomada auxiliar lateral recartilhada para aferição e testes em campo, e lacre de segurança verificado pela empresa especializada ANRA Instrumentação.

Tipo de Equipamento: Válvula de Segurança e Alívio de Pressão Sanitária (PSV).

Empresa de Calibração / Aferição: ANRA Instrumentação e Válvulas Ltda.

Material de Construção: Aço Inoxidável Polido Sanitário.

Conexão de Entrada (Processo): Tri-Clamp Sanitária (Base inferior).

Conexão de Saída (Alívio / Descarga): Tri-Clamp Sanitária (Lateral).

Tomada Auxiliar de Teste: Conexão lateral recartilhada em aço inox (para aferição em campo, teste de abertura e dreno).

Elemento de Segurança: Lacre mecânico de aferição presilhado com cabo de aço.

- Carcaça Sanitária para Filtro (Housing de Filtro em Aço Inoxidável), marca fabricada pela NEWPACK soluções industriais.

Modelo: NPK1-05-2T-C-S.

Material: AISI 316.

Ano: 2017.

Pressão de Projeto: 8,0 Kgf/cm².

Pressão de Teste: 12,0 Kgf/cm².

Temperatura de Operação: -10 °C a +140 °C.


Descrição da entrada e saída de produtos: (foto 63).

- CIPS (Clean-In-Place Supply): Entrada/suprimento da solução de limpeza CIP.

- PW (Purified Water): Água Purificada (utilizada para enxágues intermediários e finais).

- DW (Drinking Water / Deionized Water): Água Potável ou Desmineralizada (para pré-enxágue).

- PA (Process Air / Pressurized Air): Ar comprimido farmacêutico/filtrado (usado para purga ou secagem das tubulações).

- DR (Drain): Linha de dreno/descarte de fluidos.



Listagem original dos componentes e especificação de projeto:

• Item 1 (Qtd: 01)

Descrição: TANQUE DE PASSAGEM CIP 100L.

Material: ASTM A240 316L.

Dimensional / Modelo: 015-CK-018-OP-02-01.

• Item 2.1 (Qtd: 01)

Descrição: VÁLVULA DIAFRAGMA LINHA.

Material: AISI 316.

Dimensional / Modelo: Z500VD013.

• Item 2.2 (Qtd: 01)

Descrição: BOMBA CENTRIFUGA (BOMBA INOX).

Material: AISI 304/316.

Dimensional / Modelo: BL-30 - Ø2.1/2" x Ø2".

• Item 2.3 (Qtd: 01)

Descrição: TUBULAÇÃO CIPS.

Material: ASTM A269 316L.

Dimensional / Modelo: 015-CK-018-OP-02-04.

• Item 2.4 (Qtd: 01)

Descrição: CHAVE DE NIVEL BAIXO VIBRATÓRIA.

Material: AISI 316.

Dimensional / Modelo: Z500LSL - 01

• Item 2.5 (Qtd: 01)

Descrição: MANÔMETRO HERMÉTICO.

Material: AISI 316.

Dimensional / Modelo: Ø1" - Ø100mm - ZURICH

• Item 3.1 (Qtd: 01)

Descrição: TUBULAÇÃO CIPR.

Material: ASTM A269 316L.

Dimensional / Modelo: 015-CK-018-OP-02-05

• Item 3.2 (Qtd: 01).

Descrição: BOMBA CENTRIFUGA (BOMBA INOX).

Material: AISI 304/316.

Dimensional / Modelo: BL-30 - Ø2.1/2" x Ø2"

• Item 3.3 (Qtd: 01)

Descrição: CHAVE DE NIVEL BAIXO VIBRATÓRIA.

Material: AISI 316.

Dimensional / Modelo: Z500LSL - 02

• Item 3.4 (Qtd: 01).

Descrição: VÁLVULA BLOCO

Material: AISI 316.

Dimensional / Modelo: Z500VD209 / Z500VD210.

• Item 3.5 (Qtd: 01)

Descrição: TUBULAÇÃO DR.

Material: ASTM A269 316L.

Dimensional / Modelo: 015-CK-018-OP-02-06.

• Item 3.6 (Qtd: 01)

Descrição: VÁLVULA DIAFRAGMA LINHA.

Material: AISI 316L.

Dimensional / Modelo: Z500VD212.

• Item 4.1 (Qtd: 01)

Descrição: VÁLVULA BORBOLETA ATUADA.

Material: AISI 316.

Dimensional / Modelo: VB08.

• Item 4.2 (Qtd: 01)

Descrição: TUBULAÇÃO ENTRDA PW.

Material: ASTM A269 316L.

Dimensional / Modelo: 015-CK-018-OP-02-07.

• Item 5.1 (Qtd: 01)

Descrição: TUBULAÇÃO ENTRADA PA.

Material: ASTM A269 316L.

Dimensional / Modelo: 015-CK-018-OP-02-08.

• Item 5.2 (Qtd: 01)

Descrição: VÁLVULA ESFERA PNEUMATICA.

Material: AISI 316.

Dimensional / Modelo: XV04.

• Item 6.1 (Qtd: 01)

Descrição: VÁLVULA BORBOLETA PNEUMATICA.

Material: AISI 316.

Dimensional / Modelo: VB08.

• Item 6.2 (Qtd: 01)

Descrição: TUBULAÇÃO ENTRADA DW.

Material: ASTM A269 316L.

Dimensional / Modelo: 015-CK-018-OP-02-09.

• Item 7 (Qtd: 01)

Descrição: BOMBA DOSADORA PROMINENT OU SIMILAR.

Material: Não especificado.

Dimensional / Modelo: Sigma 1 - 4,0 bar - 110.

• Item 8 (Qtd: 01)

Descrição: FILTRO HIDROFOBICO PALL.

Material: AISI 316L.

Dimensional / Modelo: Não especificado.

• Item 9 (Qtd: 01)

Descrição: CHAVE DE NIVEL ALTO TQ CIP.

Material: AISI 316L.

Dimensional / Modelo: LSH03.

• Item 11 (Qtd: 01)

Descrição: MANÔMETRO C/ INDICAÇÃO LOCAL E SINAL

Material: AISI 316.

Dimensional / Modelo: PIT03.

• Item 12 (Qtd: 01)

Descrição: CARRINHO CIP.

Material: ASTM A240 304.

Dimensional / Modelo: 015-CK-018-OP-02-02

• Item 13 (Qtd: 01).

Descrição: BOMBONA DETERGENTE 50L.

Material: Não especificado.

Dimensional / Modelo: 50L.

• Item 14 (Qtd: 01)

Descrição: PAINEL DE PASSAGEM ALIMENTAÇÃO E SINAIS ( foto 107).

Material: AISI 304.

Dimensional / Modelo: 016-CK-511-OS-01-01.

• Item 15.1 (Qtd: 01)

Descrição: TUBULAÇÃO DOSAGEM DETERGENTE.

Material: ASTM A269 316L.

Dimensional / Modelo: 015-CK-018-OP-02-10.

• Item 15.2 (Qtd: 01)

Descrição: VÁLVULA ESFERA PNEUMATICA.

Material: AISI 316.

Dimensional / Modelo: XV03.

• Item 16 (Qtd: 01)

Descrição: VÁLVULA BORBOLETA PNEUMATICA.

Material: AISI 316.

Dimensional / Modelo: VB07.

• Item 17 (Qtd: 01)

Descrição: VÁLVULA DE SEGURANÇA SANITÁRIA.

Material: AISI 316.

Dimensional / Modelo: Ø1.1/2"

• Item 18 (Qtd: 01)

Descrição: CONEXÃO VÁLVULA SEGURANÇA.

Material: ASTM A269 316L.

Dimensional / Modelo: Ø1.1/2".

Possui documentação original completa ideal para ERU URS e data sheet para segmento farmacêutico.

Quadro elétrico:

Inversores de Frequência (02 unidades):

Fabricante: Allen-Bradley (Rockwell Automation)

Linha / Série: PowerFlex (Série 520 / 525)

Interface: Painel IHM frontal com display digital, potenciômetro e teclas de navegação

Tags de Identificação: INV-A72 e INV-A80.

Disjuntores Termomagnéticos:

Fabricante: Schneider Electric.

Tipo: Conjunto modular para fixação em trilho DIN.

Disjuntores-Motores (02 unidades):

Tipo: Proteção termomagnética para motores com acionamento por manopla frontal vermelha.

Tags de Identificação: DM A70 e DM A80.

Relés Auxiliares de Interface (03 unidades):

Montagem: Soquetes/bases individuais sobre trilho DIN com bornes a parafuso.

Tags de Identificação: RA R07, RA R08 e RA R09.

Infraestrutura e Distribuição Interna:

Régua de Bornes: Conectores de passagem e bornes de aterramento (verde/amarelo).

Organização de Cabeamento: Canaletas plásticas ranhuradas cinzas.

Invólucro (Caixa): Estrutura em Aço Inoxidável.

Comando automação:

Está sem o comando, o equipamento pode ser disponibilizado com automação simples ou com CFR 21 Part 11 completa, com componentes, sistema, comunicação com outros equipamentos com logica e componentes customizáveis.
